TYP: PBM-05/12-24V

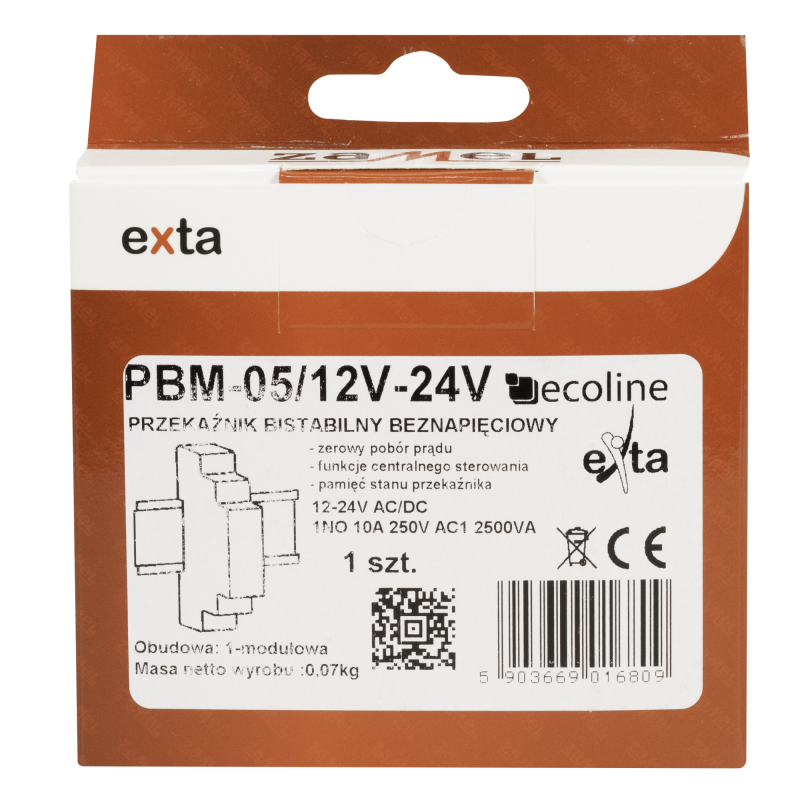

PRZEKAŹNIK BISTABILNY BEZNAPIĘCIOWY 12-24V AC/DC TYP: PBM-05/12-24V
Przekaźnik bistabilny PBM-05/12-24V służy do sterowania oświetleniem lub dowolnym innym urządzeniem za pomocą równolegle podłączonych przycisków jednobiegunowych. Kolejne naciśnięcia dowolnego z przycisków (podłączonych do wejścia IN) powodują załączenie lub wyłączenie urządzenia podłączonego do zacisków wyjściowych. Wejścia sterujące SET i RESET pozwalają na centralne sterowanie grupą przekaźników. Impulsem sterującym wejścia IN oraz S i R może być tylko impuls z linii + (napięcie DC) lub L (napięcie AC). Konstrukcja przekaźnika umożliwia zapamiętanie jego aktualnego stanu w przypadku zaniku napięcia zasilania. Ważną cecha urządzenia jest zerowy pobór prądu.
- zerowy pobór prądu,
- pamięć stanu przekaźnika
- funkcje centralnego sterowania
- dwużyłowa instalacja sterująca
- praca z wieloma przyciskami jednobiegunowymi,
- Bistabilne (dwustanowe) sterowanie oświetleniem,
- wyzwalanie układu z linii + (napięcie DC) lub L (napięcie AC),
- wyjście przekaźnikowe - jeden styk zwierny o maksymalnej obciążalności 10 A.
Dane techniczne
| Sposób montażu | Szyna DIN |
| Szerokość wyrażona liczbą modułów | 1 |
| Zaciski zasilania | IN |
| Znamionowe napięcie zasilania | 12-240 V |
| Liczba kanałów | 1 |
| Temperatura pracy | - 20/45 °C |
| Częstotliwość znamionowa | 50/60 Hz |
| Parametry styków przekaźnika | 1NO - 10 A / 250 V AC1 2500 VA |
| Stopień ochrony obudowy | IP20 |
| Szerokość | 90 mm |
| Wysokość | 17,5 mm |
| Głębokość | 66 mm |
| Waga | 68 g |
| Zaciski centralnego sterowania | Set, Reset |
Dane handlowe
| Długość opakowania | 2,2 cm |
Dokumentacja
Instrukcje obsługi
Deklaracje zgodności
