TYP: PPM-05/5

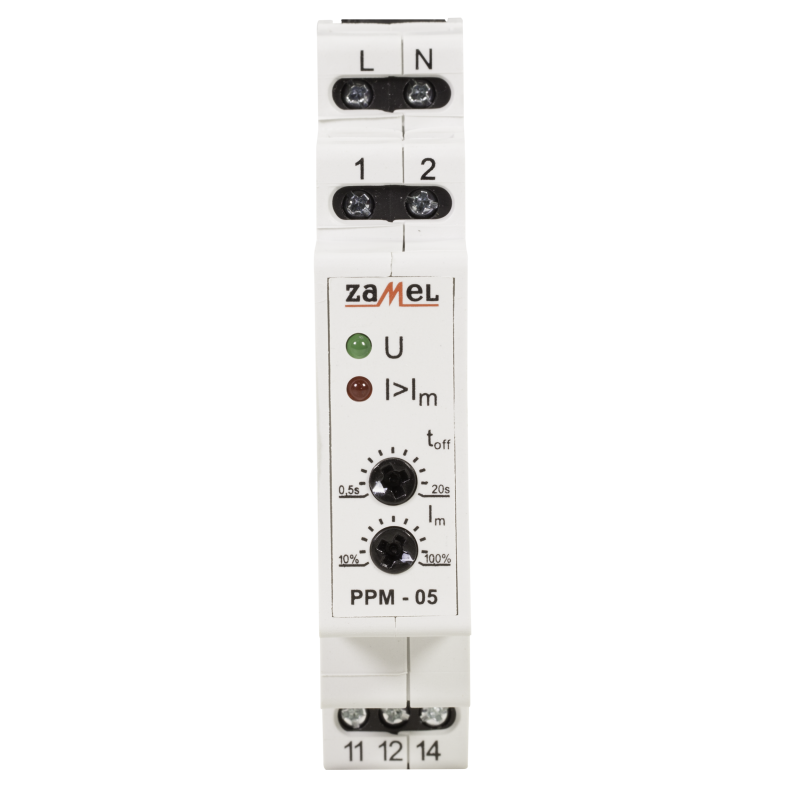

PRZEKAŹNIK PRIORYTETOWY 230V AC 0,5-5A TYP: PPM-05/5
Przekaźnik priorytetowy PPM-05 służy do kontroli wartości prądu w obwodzie z odbiornikami priorytetowymi i/lub niepriorytetowymi. Po przekroczeniu nastawionej wartości prądu przepływającego przez zaciski pomiarowe (1, 2), układ odłączy odbiornik niepriorytetowy z nastawionym opóźnieniem czasowym. Wartości progu prądowego oraz czasu opóźnienia wyłączania mogą być regulowane przez użytkownika. Układ może zabezpieczać instalację elektryczną przed przeciążeniem, jednakże nie zastępuje on wyłączników nadmiarowoprądowych.
- montaż na szynie TH 35.
- kontrolka napięcia zasilania
- obwód pomiarowy separowany galwanicznie
- kontrolka przekroczenia progu prądowego,
- płynna regulacja nastawy progu prądowego,
- płynna regulacja nastawy czasu opóźnienia wyłączenia,
- Sterowanie urządzeniami priorytetowymi i niepriorytetowymi
- trzy różne wersje produktu, w zależności od poziomu mierzonego prądu,
- wyjście przekaźnikowe ? styk przełączny o maksymalnej obciążalności 16 A,
Dane techniczne
| Sposób montażu | Szyna DIN |
| Rodzaj napięcia | AC |
| Głębokość wbudowania | 66 mm |
| Napięcie znamionowe | 230 V |
| Liczba styków zwiernych | 0 |
| Liczba styków rozwiernych | 0 |
| Liczba styków przełącznych | 1 |
| Szerokość wyrażona liczbą modułów | 1 |
| Zakres prądu zadziałania | 0,5/5 A |
| Prąd znamionowy (styki sterowania) | 16 A |
| Maksymalna moc łączeniowa (styki sterowania) | 4000 VA |
| Maksymalny prąd ciągły | 5 A |
| Maksymalne napięcie łączeniowe (styki sterowania) | 250 V |
| Stopień ochrony (IP) | IP20 |
| Zaciski zasilania | L, N |
| Temperatura pracy | - 20/60 °C |
| Częstotliwość znamionowa | 50/60 Hz |
| Parametry styków przekaźnika | 1NO/NC - 16 A / 250 V AC1 4000 VA |
| Stopień ochrony obudowy | IP20 |
| Szerokość | 90 mm |
| Wysokość | 17,5 mm |
| Głębokość | 66 mm |
| Waga | 0,08 g |
Dane handlowe
| Długość opakowania | 2,2 cm |
