TYP: ASM-01/U

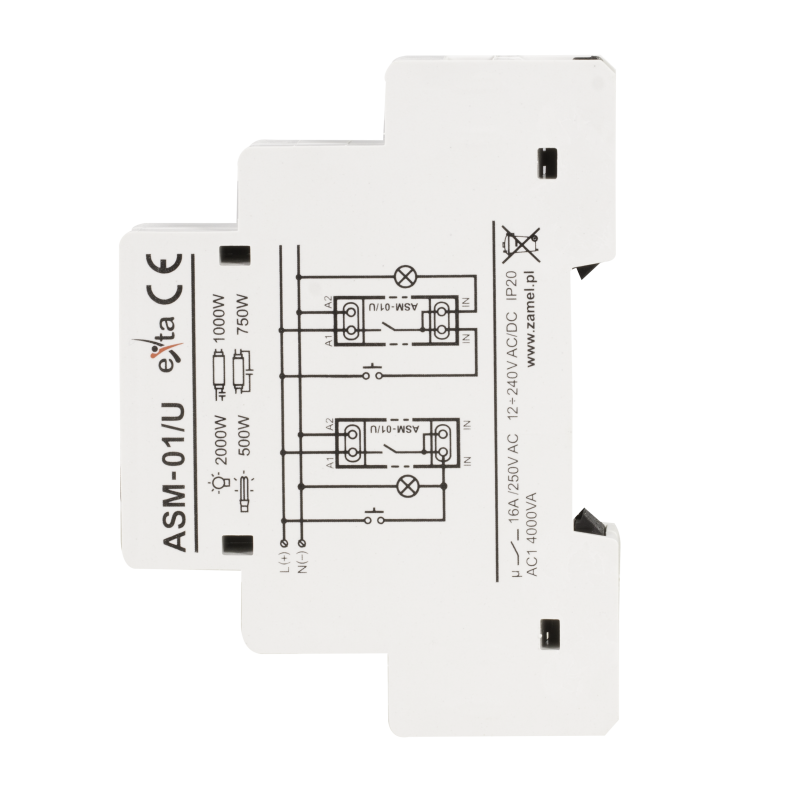

AUTOMAT SCHODOWY 12-240V AC/DC TYP: ASM-01/U
Automat schodowy ASM-01/U służy do sterowania oświetleniem na korytarzach lub klatkach schodowych. Po wyzwoleniu układu, załącza on oświetlenie
na czas ustawiony przez użytkownika, po czym następuje automatyczne wyłączenie. Czas pracy może być płynnie regulowany w zakresie od 10 s do 10 min przy pomocy potencjometru znajdującego się na panelu czołowym automatu. Automat schodowy ASM-01/U można stosować również jako przekaźnik czasowy realizujący funkcję opóźnionego wyłączenia.
- obudowa jednomodułowa
- montaż na szynie TH 35.
- współpraca z siecią 3- lub 4- przewodową,
- Sterowanie oświetleniem na klatkach schodowych
- współpraca z przyciskami jednobiegunowymi podświetlanymi
- kontrolka stanu zasilania/przekaźnika – dioda LED czerwona,
- płynna regulacja czasu załączenia w zakresie od 10 s do 10 min,
- wyjście przekaźnikowe ? napięciowe o maksymalnej obciążalności 16 A,
Dane techniczne
| Sposób montażu | Szyna DIN |
| Szerokość wyrażona liczbą modułów | 1 |
| Układ połączeń | 3 i 4 przewodowa |
| Maksymalna zdolność łączeniowa dla żarówek | 2000 W |
| Maksymalna zdolność łączeniowa dla świetlówek | 500 VA |
| Maksymalna zdolność łączeniowa dla świetlówek (kompensacja DUO) | 750 VA |
| Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą) | 1000 VA |
| Zaciski zasilania | A1, A2 |
| Znamionowe napięcie zasilania | 12-240 V |
| Temperatura pracy | -20/45 °C |
| Częstotliwość znamionowa | 50/60 Hz |
| Nastawa czasu | płynna (potencjometr obrotowy) |
| Parametry styków przekaźnika | 16 A / 250 V AC1 4000 VA |
| Stopień ochrony obudowy | IP20 |
| Szerokość | 90 mm |
| Wysokość | 17,5 mm |
| Głębokość | 66 mm |
| Waga | 78 g |
Dane handlowe
| Długość opakowania | 2,2 cm |
