TYP: ASN-02

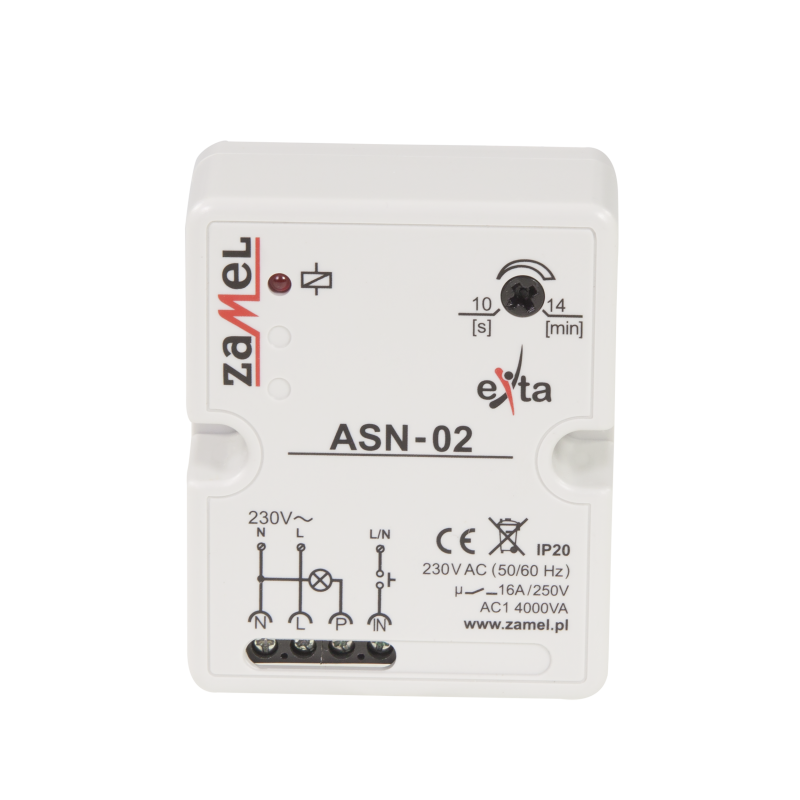

AUTOMAT SCHODOWY 230V AC TYP: ASN-02
Automat schodowy ASN-02 służy do sterowania oświetleniem na korytarzach lub klatkach schodowych. Po wyzwoleniu układu, załącza on oświetlenie na czas ustawiony przez użytkownika, po czym następuje automatyczne wyłączenie. Czas pracy może być płynnie regulowany w zakresie od 10 s do 14 min przy
pomocy potencjometru znajdującego się na panelu czołowym automatu. Automat wyposażony jest w funkcję przeciwblokady. Automat schodowy ASN-02 można stosować również jako przekaźnik czasowy realizujący funkcję opóźnionego wyłączenia. Obudowa natynkowa umożliwia montaż na płaskich powierzchniach.
- obudowa natynkowa
- funkcja przeciwblokady,
- współpraca z siecią 3- lub 4- przewodową,
- Sterowanie oświetleniem na klatkach schodowych
- współpraca z przyciskami jednobiegunowymi podświetlanymi
- kontrolka stanu zasilania/przekaźnika – dioda LED czerwona
- płynna regulacja czasu załączenia w zakresie od 10 s do 10 min,
- wyjście przekaźnikowe - napięciowe o maksymalnej obciążalności 16 A
Dane techniczne
| Sposób montażu | Montaż natynkowy |
| Szerokość wyrażona liczbą modułów | 0 |
| Układ połączeń | 3 i 4 przewodowa |
| Maksymalna zdolność łączeniowa dla żarówek | 2000 W |
| Maksymalna zdolność łączeniowa dla świetlówek | 500 VA |
| Maksymalna zdolność łączeniowa dla świetlówek (kompensacja DUO) | 1000 VA |
| Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą) | 750 VA |
| Zaciski zasilania | L, N |
| Znamionowe napięcie zasilania | 230 V |
| Temperatura pracy | -20/45 °C |
| Częstotliwość znamionowa | 50/60 Hz |
| Nastawa czasu | płynna (potencjometr obrotowy) |
| Parametry styków przekaźnika | 16 A / 250 V AC1 4000 VA |
| Stopień ochrony obudowy | IP20 |
| Szerokość | 69 mm |
| Wysokość | 56 mm |
| Głębokość | 27 mm |
| Waga | 67 g |
| Funkcja przeciwblokady | Tak |
Dane handlowe
| Długość opakowania | 3,3 cm |
