TYP: ASM-02/24V

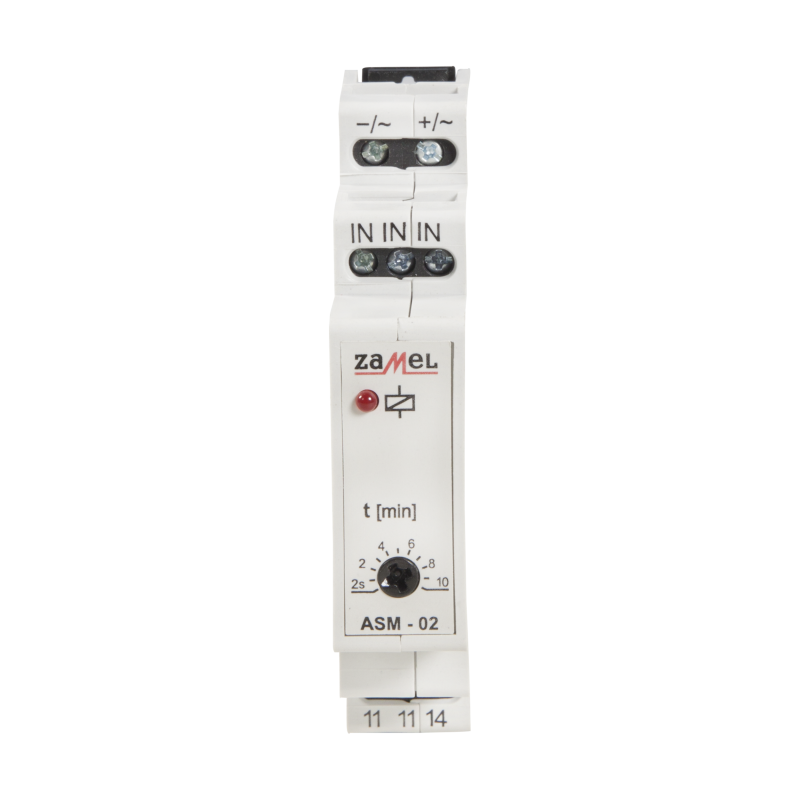

AUTOMAT SCHODOWY 24V AC/DC TYP: ASM-02/24V
Automat schodowy ASM-02/24V służy do sterowania oświetleniem na korytarzach lub klatkach schodowych. Po wyzwoleniu układu, załącza on oświetlenie na czas ustawiony przez użytkownika, po czym następuje automatyczne wyłączenie. Czas pracy może być płynnie regulowany w zakresie od 2 s do 10 min przy pomocy potencjometru znajdującego się na panelu czołowym automatu. Automat wyposażony jest w funkcję przeciwblokady. Automat schodowy ASM-02/24V można stosować również jako przekaźnik czasowy realizujący funkcję opóźnionego wyłączenia
- funkcja przeciwblokady
- obudowa jednomodułowa,
- montaż na szynie TH 35.
- współpraca z siecią 4- przewodową,
- Sterowanie oświetleniem na klatkach schodowych
- sygnalizacja stanu przekaźnika – dioda LED czerwona
- płynna regulacja czasu załączenia w zakresie od 2 s do 10 min,
- wyjście przekaźnikowe - jeden styk zwierny o maksymalnej obciążalności 16 A,
Dane techniczne
| Sposób montażu | Szyna DIN |
| Szerokość wyrażona liczbą modułów | 1 |
| Układ połączeń | 4 przewodowa |
| Maksymalna zdolność łączeniowa dla żarówek | 2000 W |
| Maksymalna zdolność łączeniowa dla świetlówek | 500 VA |
| Maksymalna zdolność łączeniowa dla świetlówek (kompensacja DUO) | 750 VA |
| Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą) | 1000 VA |
| Zaciski zasilania | -/AC , +/AC |
| Znamionowe napięcie zasilania | 24 V |
| Temperatura pracy | -20/45 °C |
| Częstotliwość znamionowa | 50/60 Hz |
| Zakres nastaw czasu t | 2 s ÷ 10 min (potencjometr obrotowy) |
| Parametry styków przekaźnika | 1NO - 16 A / 250 V AC1 4000 VA |
| Stopień ochrony obudowy | IP20 |
| Szerokość | 90 mm |
| Wysokość | 17,5 mm |
| Głębokość | 66 mm |
| Waga | 72 g |
| Funkcja przeciwblokady | Tak |
Dane handlowe
| Długość opakowania | 2,2 cm |
